Dimensionare Sistem Pompare Lorentz

LORENTZ GmbH&Co KG-producator german de sisteme de pompare a apei de suprafata si submersibile. Compania a fost fondata in 1993 si datorita solutiilor fiabile de pompare folosind curentul continuu DC este cel mai important producator de sisteme de pompare a apei cu tehnologia solara.

Pentru a putea realiza un sistem de pompare folosind panouri solare trebuie sa stabiliti de la inceput:
  • Utilizarea apei (domeniul de utilizare-irigatii,potabila,menajera..)
  • Sursa de apa (foraj, rau, baraj)
  • Depozitarea apei se va face in (rezervor,baraj)
  • Volumul de apa zilnic necesar ?(exemplu consum zilnic estimat: dus -15L/min, cada baie-150L, Toaleta-10L, irigatie gradina sprinkler 800L/h, vaca de lapte 130L/zi, bovine/porcine 5-10L/zi).
  • Diferenta de nivel intre sol si evacuarea din tub (cota A)
  • Adancimea maxima de pompare (A+C)
  • Lungimea totala a tubului intre pompa si rezervor (B),care este sectiune tubului si materialul din care este fabricat?
  • Doriti pornirea/oprirea automata a sistemului in functie de nivelul apei in rezervor?
  • Este posibil ca putul sa ramana fara apa in timpul functionarii? Este necesar un senzor pentru nivelul apei?
  • Adancimea maxima fata de sol (C)
  • Care este calitatea apei (nisipoasa,calcaroasa) si temperatura apei?
  • Tubul de transport trebuie dimensionat corespunzator. Debitul, lungimea totala a tubului (B). In cazul unei tevi subdimensionate, performantele sistemului vor fi scazute.
  • Franghia de siguranta - previne pierderea pompei in cazul ruperii tubulaturii sau a firelor electrice. Asigurati prinderea din 3 in 3m de teava cu banda adeziva vinil a franghiei de siguranta si firelor electrice.
  • Sistemul: pompa + controller + panou solar fotovoltaic nu necesita intretinere.

Studiu de caz - Irigarea prin picatura a unei plantatii folosind panouri solare si pompa submersibila.

Clientul doreste sa irige :

  • o plantatie cu suprafata de 6000 mp
  • necesarul pentru cultura este de 6-7 mc pe zi iar irigatul se face dimineata si seara
  • pompa se va pozitiona la 26m (nivelul dinamic) si va alimenta un bazin de 3,3 mc aflat la 10m deasupra solului.
  • temperatura apei nu este importanta.

Pompele solare pentru irigatii sunt construite sa poata functiona si fara baterii atat timp cat este soare conectand direct panourile fotovoltaice la automatizarea pompei. Daca datele de proiectare includ irigatii dimineata si seara trebuie folosita o metoda de stocare a energiei din perioada zilei cand functioneaza panourile fotovoltaice - baterii sau bazin de acumulare.

Folosind datele furnizate de client si programul de simulare computerizata de la Lorentz vom obtine tipul de pompa submersibila propus si numarul de panouri fotovoltaice necesare.

Tipul de pompa va fi sugerat de program pentru performante optime dar cand alegem pompa trebuie sa avem in vedere cazul unui necesar mai mare datorita maririi suprafetei de irigat in viitor sau o aceleasi performante pentru o adancime mai mare in vremuri secetoase.

Simulatorul prezinta functionarea pompei in fiecare luna si productia in fiecare interval orar pentru o pompa submersibila legata direct la panourile fotovoltaice fara baterii. Folosirea bateriilor in sistem vor permite pompei sa aiba aceleasi caracteristici in orice moment daca bateriile o permit.

Curbele pompei sunt:

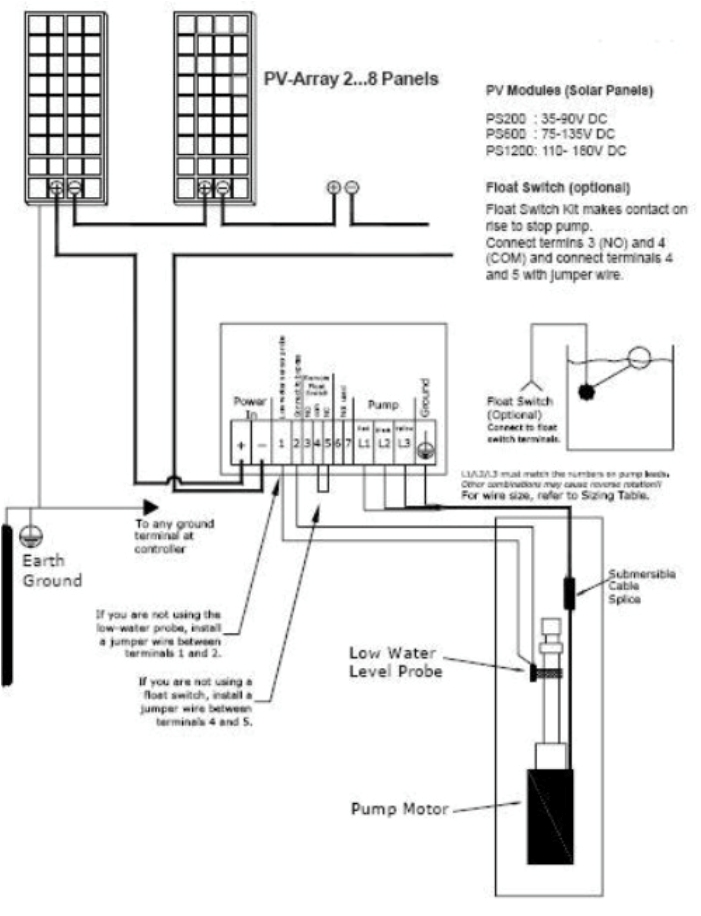

De asemenea programul furnizeaza modul de conectare al panourilor fotovoltaice pentru obtinerea acestor performante.

Studiu Caz Dimensionare Sistem Pompare Lorentz

Modelul de raport complet realizat pentru fiecare client il puteti descarca aici!

Trimite-ne azi datele proiectului tau si-ti facem o simulare computerizata.
